生产单位：武汉地大华睿地学技术有限公司

核心定位：矿用本安型井下超前物探装备，专注巷道掘进超前预报、隐伏致灾构造探测、矿井水害防治

核心优势：本安防爆合规｜8通道并行采集｜超前探测距离远｜抗强电磁干扰｜实时成像解译｜便携单人作业

一、产品简介

YHSPT-8矿用本安型超前地质探测仪，是武汉地大华睿专为煤矿井下复杂地质环境超前探测研发的专用物探设备，严格遵循矿用本质安全设计规范，依托高精度电法探测与并行采集技术，聚焦掘进工作面超前探水、地质构造排查核心场景，可精准识别前方及周边断层、陷落柱、采空区、含水裂隙带、软弱夹层等隐蔽致灾体。

整机集成发射、接收、处理、成像功能于一体，具备防爆认证、抗干扰能力强、操作简便、探测精度高等特点，适配井下潮湿、多尘、含甲烷等爆炸性气体的高危作业环境，满足《煤矿防治水细则》物探要求，实现“井下采集、现场判异、实时预警”，为巷道安全掘进、工作面回采、地质灾害治理提供核心技术支撑。

二、应用领域

• 巷道掘进超前探测：掘进头前方80-150m隐伏含水构造、导水断层、陷落柱超前预报，防范突水、冒顶风险

• 矿井水害防治探测：老空积水、含水层导水通道、采空区积水范围精准探测与风险评估

• 工作面地质勘察：回采工作面内部及周边地质破碎带、断层接触带、软弱夹层定位排查

• 井下工程质量检测：巷道围岩注浆治理效果、围岩稳定性评价、隐蔽致灾体复核探测

• 应急抢险快速探测：突水、冒顶事故后，井下隐蔽隐患体快速探查，为抢险处置提供数据依据

• 水文地质补充勘察：井下地下水径流通道、含水层分布、水化学异常区辅助探测

三、产品核心特点

3.1 矿用本安防爆，作业安全合规

采用矿用本质安全型电路设计，无火花、低功耗运行，防爆资质齐全，适配煤矿井下爆炸性气体环境；充电、数据传输仅限地面安全区域操作，不干扰井下电雷管、机电设备运行，完全符合煤矿安全作业规程，从源头杜绝井下作业安全隐患。

3.2 多通道并行采集，探测效率翻倍

搭载8通道高精度并行采集模块，支持多电极同步数据采集，大幅缩短井下施工时长；采用24位高精度A/D转换，信号采集灵敏度高，微弱地质异常信号无遗漏，数据采集效率较常规单通道设备提升3倍以上，适配井下快速探测需求。

3.3 超前探测深远，异常定位精准

采用深度成像与反演算法，有效超前探测距离可达80-150m，满足长距离掘进超前预报需求；针对小尺度含水异常体、断层破碎带识别精度高，可清晰圈定异常体位置、埋深及范围，为钻探验证、工程治理提供精准导向，有效提升见钻率。

3.4 多级抗干扰设计，井下数据稳定

内置模拟滤波+数字滤波双重降噪系统，50Hz工频压制≥80dB，可有效屏蔽井下电机、通讯信号、杂散电流等电磁干扰；采用双极性发射、差分接收技术，减少环境噪声影响，数据重复性好、信噪比高，适配井下复杂电磁工况。

3.5 轻量化便携设计，单人独立作业

主机采用一体化轻量化机身，整机重量≤3kg，搭配便携背包，单人可完成井下布极、采集、观测全流程操作；配备高清高亮工业显示屏，井下强光/昏暗环境可视性强，按键式极简操作，新手经短期培训即可独立上手。

3.6 实时成像解译，现场快速预警

搭载嵌入式智能处理系统，数据采集与二维剖面成像同步进行，现场实时生成电阻率剖面图、深度成像图；内置地质异常判别模型，自动标记高风险异常区域，辅助现场快速研判，摆脱传统室内解译滞后性，实现隐患即时预警。

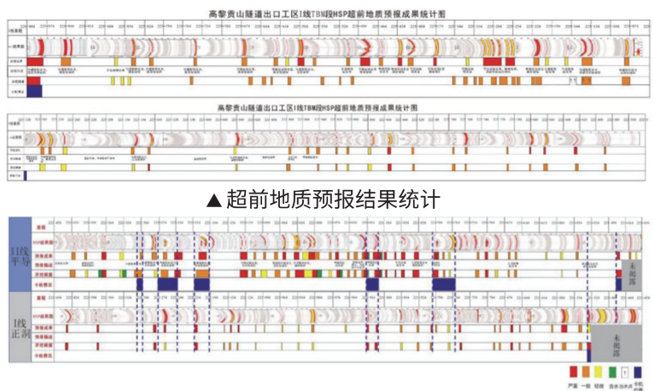

综合探测获取的直接成果图谱、掌子面素描、地质先验信息等资料分析，最终给出预报结论，完成预报工作。

3.7 智能数据管理，报告一键生成

配备大容量本地存储，可存储千组以上探测数据，支持数据回放、复核、导出；配套专用地面解译软件，可完成数据精细化处理、成果成图，自动生成标准化探测报告，满足煤矿安全验收、资料归档需求。

技术指标

4.1 主机基础参数

4.2 探测性能参数

主要配置

售后服务与技术支持

•质保服务：整机提供1年免费质保，核心部件非人为损坏免费维修、更换，终身享受成本价维护服务

•实操培训：提供设备操作、井下布极、数据采集、成果解译、安全规范全流程专业培训，确保操作人员独立上岗

•技术响应：7×24小时全天候技术支持，远程答疑+现场指导双重保障，快速解决设备故障与探测难题

•软件升级：探测算法、解译软件终身免费升级，持续优化探测精度与成像效果

•配件保障：电缆、电极、电池等原厂配件常年稳定供应，保障设备长期稳定运行

•合规支持：提供完整煤安认证、防爆检测等资质文件，配合矿方验收与安全检查

•服务热线：400-027-6765、027-81880998
