生产单位：武汉地大华睿地学技术有限公司

核心定位：矿用本安型并行直流电法探测装备，专注煤矿井下超前探测、矿井水体探查、水文地质勘察与地质灾害监测

核心优势：本安防爆｜一体化集成｜抗强干扰｜全空间电法｜防水防潮防尘

一、产品简介

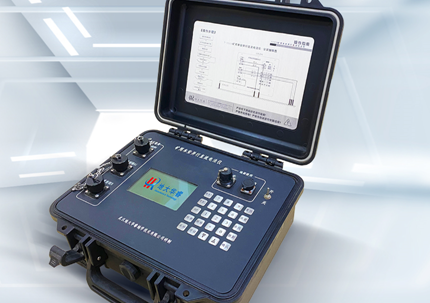

YDZ75(A) 矿用本安型并行直流电法仪是武汉地大华睿专为煤矿井下防治水与地质探测研发的本安型电法仪器，基于全空间电场理论，以岩石电性差异为基础，采用点源三极并行采集架构，集发射、接收、电源于一体，可精准探测掘进头前方及巷道周边含水构造、导水断层、陷落柱、积水老窑等隐患，满足煤矿“钻探+物探”两探要求，是煤矿水害防治、超前探测、水文地质勘察的核心安全装备。

仪器具备矿用本安防爆认证，整机密封防水防潮防尘，适配井下潮湿、煤尘、有甲烷等爆炸性气体环境，支持地面与井下双场景作业，操作简便、数据稳定、抗干扰能力强，可实现从数据采集、存储、传输到解释成图的全流程作业，为煤矿安全生产与水害治理提供可靠物探依据。

二、应用领域

1.        矿井水体探测：含水构造、岩溶陷落柱、含水层、积水老窑、采空区积水精准探测

2.        掘进超前探测：掘进头及巷道边帮前方导水/含水构造超前预报，有效距离可达80m

3.        水文地质勘察：高分辨率电阻率法地面/井下工程地质勘察

4.        地质灾害探测：堤坝渗漏、蚁穴鼠洞、软弱夹层、裂隙等高精度探测

5.        工程与考古探测：地下洞体、古墓、隐蔽构造探查

6.        煤矿防治水：满足《煤矿防治水细则》物探要求，与钻探相互验证

三、产品核心特点

3.1 矿用本安防爆，井下安全合规

• 矿用本质安全型，防爆标志 Ex ib I Mb，具备国家防爆合格证与煤安标志证书

• 严格适配煤矿井下甲烷、煤尘爆炸性气体环境，充电与数据传输仅限井上安全区域

• 整机无火花设计，不干扰井下电雷管，符合矿山安全作业规范

3.2 一体化集成设计，轻便易携

• 接收、发射、电源三模块一体化，体积小、重量轻（约5kg），单人可携带作业

• 自带 DC-DC 升压系统，支持双路发射，可内置供电或外接电源，灵活适配井下工况

• 嵌入式系统自动控制，实时显示电位差、电流、自电、视电阻率及标准偏差

3.3 超高精度采集，测量精准可靠

• 采用31位真有效分辨率 A/D 转换芯片，信号采集精度达 0.0005mV

• 输入阻抗 ＞100MΩ，自然电位补偿范围 -1500mV～+1500mV

• 支持接地电阻自动检测，失效道实时提示，可单点补测，保障观测质量

3.4 双重滤波抗干扰，井下工况稳定

• 模拟滤波+数字滤波结合，50Hz 工频压制≥80dB，抗干扰能力突出

• 独创数字滤波算法，大幅提升信噪比，弱信号清晰捕捉

• 发射采用正反向双极性波形，抵消干扰，数据重复性好

3.5 密封防护结构，恶劣环境适用

• 防静电工程塑料外壳，硅橡胶整体密封，防水、防潮、防尘

• 适配潮湿、多煤尘隧道/巷道环境，长期稳定工作

• 工作温度 -10℃～+50℃，适应井下温差变化

3.6 智能存储传输，数据管理高效

• 大容量 Flash 存储，支持多线多点数据保存

• USB 接口高速传输，可与 PC 通信，配合专用软件快速解释成图

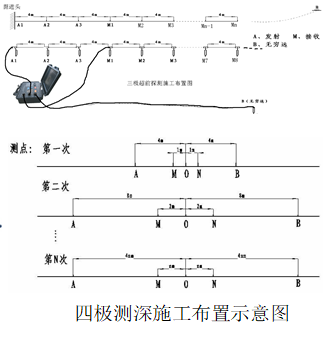

• 支持四极测深、三极测深、四极剖面、偶极、自定义等8种电极排列，一键切换

技术指标

4.1 接收部分参数

4.2 发射部分参数

4.3 整机与环境参数

主要配置

售后服务与技术支持

•质保服务：整机1年免费质保，核心部件非人为损坏免费维修/更换

•现场服务：提供免费现场调试、操作培训，直至熟练使用

•专业培训：设备操作、参数设置、接线方法、数据采集、软件解译、报告编制

•终身维护：质保期满后仅收配件成本，提供终身技术支持

•配件保障：电缆、电极、充电器、航插等原厂配件常年稳定供应

•软件升级：数据解释软件终身免费升级，持续优化算法

•7×24小时技术响应：服务热线 400-027-6765、027-81880998

•合规保障：提供完整煤安证、防爆证等资质文件，支持矿用验收
